電動車聯動梯控接線方式

來源:宙視達 / 日期:2021-11-27 / 閱讀:9911
文章摘要:電動車聯動梯控接線方式

一、工作原理

   攝像機檢測到電動車之后,聯動報警輸出,輸出一個常開(常閉)信號,聯動電梯光幕或者開門按鈕,觸發光幕或開門按鈕動作,使電梯不關門。

二、接線方式

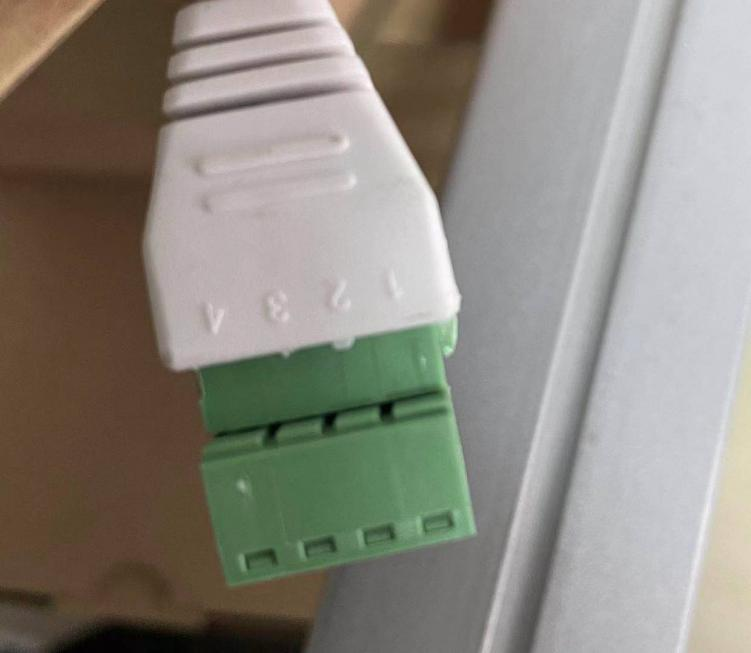

1、設備端接線端子如下,其中1為公共端,2為常開,3為常閉。如果電梯光幕(或開門按鈕)為常開控制,則并聯12,如果電梯光幕(或開門按鈕)為常閉控制,則串聯13注意:常開則并聯接入,常閉則串聯接入,另外設備繼電器能承受最大電壓為24V,接線之前請先用萬用表確認電梯光幕信號線是否有電壓,接線之前請務必和電梯維保人員確認哪條線是可以接的,避免燒壞電梯控制板!一般電梯光幕都是一組電源線(2根線)一組信號線(2根或者3根),找到信號線,通過萬用表確認電梯為常開控制還是常閉控制。

1、電梯光幕一般都在轎廂頂上,電梯開門按鈕在轎廂內,如果接光幕,只需要在轎廂頂操作即可,如果要接開門按鈕,則需要在轎廂頂上拉一根線進入轎廂,拆開電梯按鈕控制板才能接線。所以,能接光幕就接光幕,不能接光幕再考慮接電梯開門按鈕。

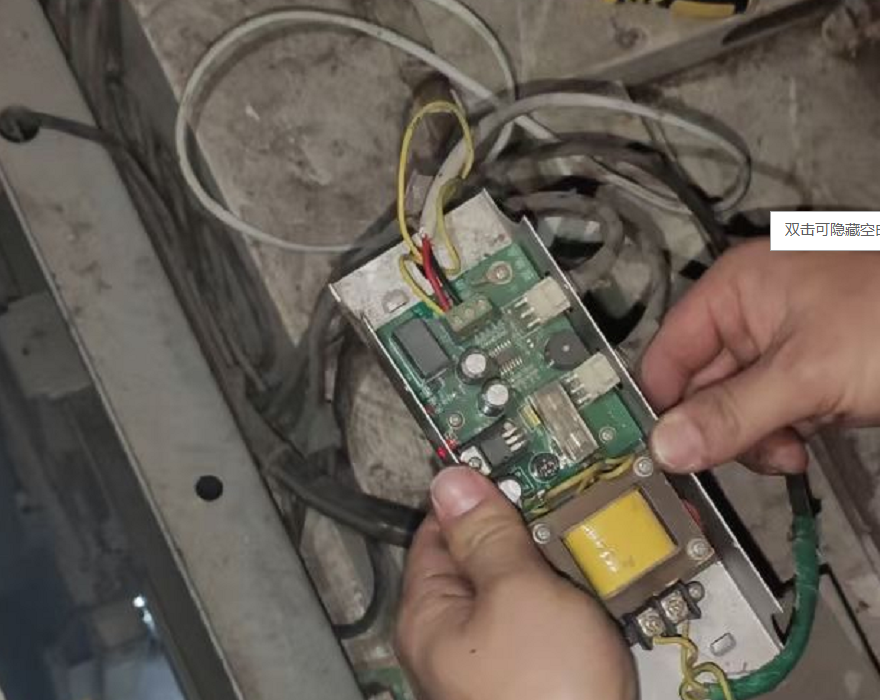

2、是否有光幕控制盒?如下,左圖為有光幕控制盒情況,此種情況下,接到光幕控制盒的接線端子上即可,右圖為無光幕控制盒情況,需要剝開原有控制線,接入我司設備控制線。

三、實際案例

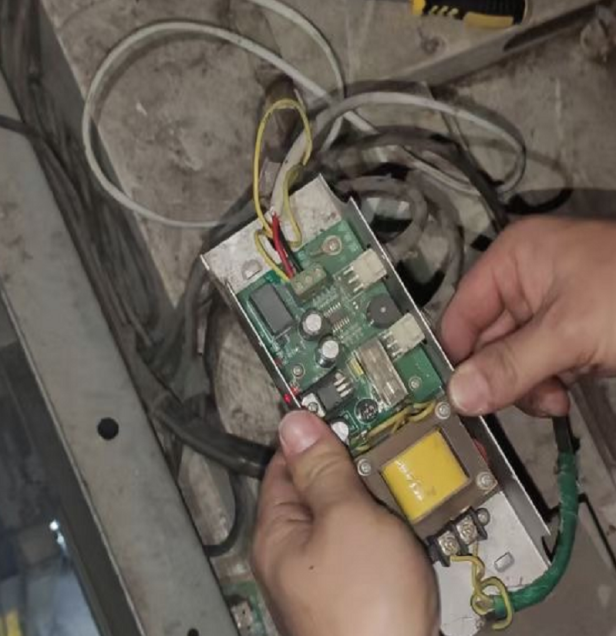

1、電梯品牌奧的斯(OTIS),有光幕控制盒,電梯為常閉信號控制,我司信號線串聯到光幕控制線即可。

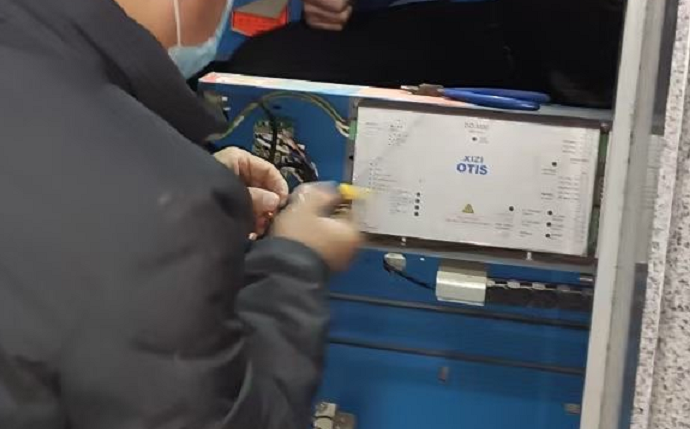

2、電梯品牌西子奧的斯(XIZI OTIS),無光幕控制盒,電梯為常閉信號控制,通過維保人員協助,找到電梯信號控制線,將我司設備常閉信號線串聯到電梯信號控制線即可。

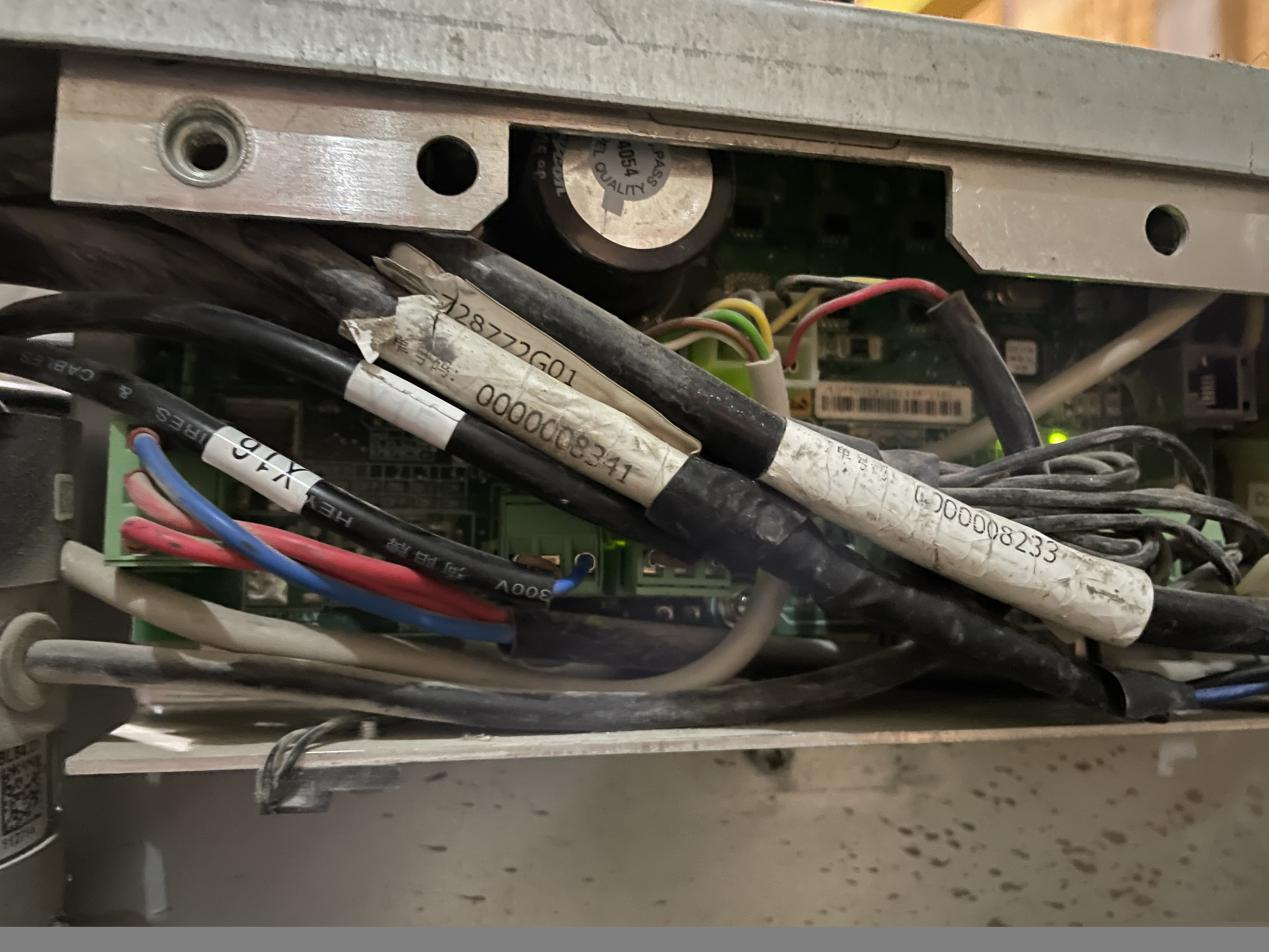

3、電梯品牌通力(KONE),無光幕控制盒,電梯為常閉信號控制,通過維保人員找到電梯信號控制端子,我司設備串聯接入即可
