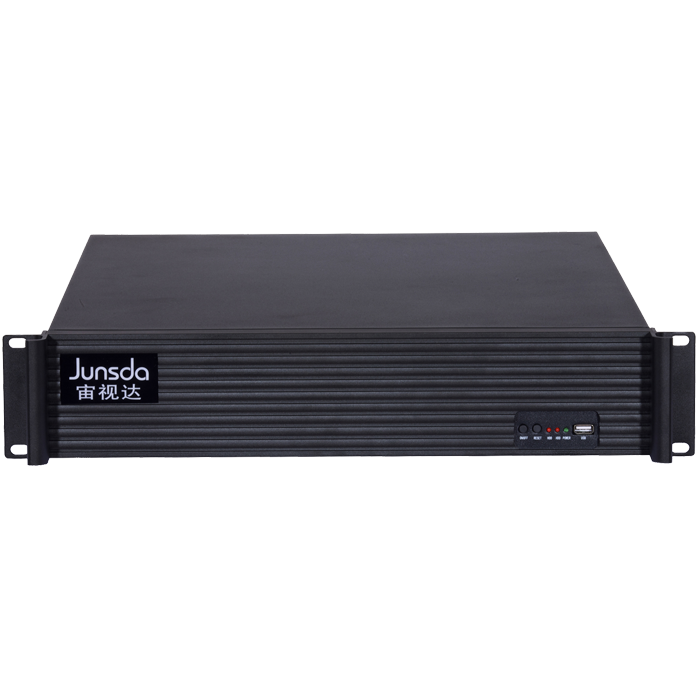

高清解碼數字矩陣是我們針對全部是200萬、800萬、1200萬等高清網絡數字視頻流輸出到高清液晶拼接屏等顯示終端而專門制作的一款產品，用于完成解碼、切換、存儲、轉發、遠程控制等功能。單機最大支持32路高清視頻解碼輸出能力，繼承與發揚多廠家兼容的優勢，完成多路高清視頻集中1：1輸出的超級解碼能力。
功能特性
單機高達32路高清解碼性能
超級多核圖像工作站級的GPU，多進程工作方式，突破行業解碼性能極限，超強的解碼能力得以讓更多的視頻在電視墻上展現出來。支持200萬，500萬，800萬及1200萬等不同畫質輸入設備的混合解碼及自動切換功能。
單機6路/4路HDMI高清晰度顯示輸出
業內首款一機6屏全GPU解碼高清網絡HDMI/DVI數字矩陣，各屏最高可達到1920*1200，并可以根據所接的屏適應3840*2160，1920*1080，1600*1200，1280*1024，1024*768等多種分辨率。同時各屏可1/4/9/16畫面任意分割顯示，各視頻窗口可任意切換控制或單屏放大顯示。原生的HDMI輸出 接口能傳輸更高畫質要求的圖像，可以充分的顯示200萬像素，800萬像素?cái)z像機的效果。
完整的矩陣切換功能，簡單的控制管理功能
實現了群組、同步、程序及報警聯動等自動切換及手動切換功能，確保對高清球機進行預置位、留守位等統一的控制與管理功能。在模擬矩陣的切換功能基礎上進行了完善，增加了定時同步、定時群組、多組報警聯動等邏輯，同時也可以通過統一操作平臺對拼接屏進行統一的拼接與控制。
多廠家設備兼容，無縫接入
兼容宙視達、海康、宇視等廠家的硬盤錄像機、視頻服務器、高清網絡攝像機、高清網絡球機等設備的網絡音視頻流。通過VES系統編碼器對原來的模擬視頻的接入提供了低成本的解決方案，通過帶環通的設備也可以讓所有未兼容或不能兼容的老設備接入到數字矩陣。
多機聯網全交叉矩陣切換功能
采用標準的TCP/IP輸入及輸出,雙1000M網口，既可實現內外網的隔離，也可以實現網絡負載平衡，通過多個子網解決300路以上高清視頻需要萬兆核心交換機的問題。通過交換機進行多機聯網全交叉矩陣切換，實現256入256出（16屏），512入512出（32屏）等超大型聯網監控系統。
本機支持報警輸入/輸出功能
通過專業網絡報警主機，輸入幾百上千路報警信號，專業智能分析，對服務器輸入前端各項智能分析的結果進行聯動，同時支持本機4-8路模擬報警輸入，監控室可設置求助鍵等設備，NVR報警輸入。NVR出現網絡故障及存儲故障可直接通過接在矩陣上的警鈴進行提示，可通過外接音箱進行語音提示，讀出預設好的文字。通過專業的網絡報警主機、110等報警服務器從門禁、消防、報警運營系統信號，在電視墻進行報警聯動切換及地圖顯示功能。
支持GIS地圖、VR地圖及MP4錄像文件等多媒體信號
在超過18塊屏以上的情況，一臺4K/8K地圖服務器已經無法滿足項目的要求，需要多臺矩陣配合實現高達63塊屏以上的大型拼接電視墻。每臺機分別輸出4-6塊屏，顯示一組完整的4K、8K信號，由8K實景地圖智能預警平臺統一進行控制，可選中其中任何一臺矩陣進行分屏與切換，報警聯動等操作。
技術參數
|
型號 |
JSD6HF256V24(6*4) |
JSD6HP144V36(4*9) |
|
接入路數 |
256路300萬數字信號 |
144路1080P數字信號 |
|
解碼路數 |
同時解碼24路300萬實時 |
同時解碼36路1080P，或16路500萬 |
|
視頻輸出 |
6路HDMI高清輸出 |
4路HDMI高清輸出 |
|
操作系統 |
圖形操作系統 |
|
|
視頻管理 |
矩陣切換管理視頻功能 |
|
|
管理配置 |
開機自動運行，后臺軟件遠程統一配置管理 |
|
|
遠程切換 |
遠程群組切換、同步切換、程序切換，支持8個分控點電視墻進行同步切換， 1000路以上視頻，并同時進行云鏡等控制 |
|
|
切換模式 |
256組群組切換,1024組同步切換,2048組程序切換,4096路以上報警聯動切換 |
|
|
云鏡控制 |
遠程高速球及云鏡控制，如：光圈，變焦，預置位設置等功能 |
|
|
主控副控 |
主控與副控功能不受地理?xiàng)l件的限制，可以遠程網絡執行主控與副控權限 |
|
|
視頻轉發 |
主控授權可達8個分控點，每個分控可同時查看訪問權限內的任意一路或多路視頻 |
|
|
錄像回放 |
可遠程回放到電視墻 |
|
|
檢索方式 |
按錄像通道、時間進行自由檢索 |
|
|
字符疊加 |
可同時進行時間、日期、攝像機標題、運行狀態、圖形、圖像等字符疊加，按錄像通道、時間進行自由檢索疊加字符長度為256個漢字 |
|
|
攝像機編號 |
全部攝像機統一編號識別，或矩陣號加攝像機號來編碼識別 |
|
|
報警輸入 |
全網絡統一編號與聯動切換。可通過網絡接入110等異構系統中，兼容多廠家報警主機 |
|
|
報警輸出 |
全網絡統一編號與聯動報警輸出。可通過網絡接入110等異構系統中 |
|
|
報警聯動 |
全網報警輸入輸出統一編號，統一聯動，聯動形式多樣化，如：移動偵測聯動，同步切換聯動，電子地圖聯動等 |
|
|
級聯實現 |
多種異構系統的互聯。前端可以局部集中后再向上級聯，多個矩陣的級聯可以連續統一編號，實現全網交叉切換，實現無縫拼接切換 |
|
|
接口 |
2個1000M網口，2個USB接口 |
|
|
操控方式 |
矩陣專業控制鍵盤、觸控操作平臺 |
|
|
工作溫度 |
0℃~50℃ |
|
|
工作濕度 |
<90% |
|
|
電源功率 |
500W電源 |
|
|
尺 寸 |
2U： 560*430*89 (mm) |
|
|
重 量 |
8.8KG |
|
